 Předmět příspěvku: Re: Postup pri vypalovani DPF u 1AD-FTV
PříspěvekNapsal: čtv 03.09.2015, 16:09
Člen Týmu
Registrován: 01.05.2015
Příspěvky: 10
gabrielTRD píše:
Kupoval som presne od tohoto predacu. Ziaden problem.
http://www.aliexpress.com/item/2014-Lat ... 85464.html

Čau,
nikde jsem nenašel pod jakým systémem lze instalovat.
Nevýš jestli to pujde to pod Win7,8.1,10?
Dík.

_________________
avensis T27 2.0 D4D
Nahoru
 Offline Profil
Odpovědět s citací
 Předmět příspěvku: Re: Postup pri vypalovani DPF u 1AD-FTV
PříspěvekNapsal: čtv 03.09.2015, 19:52
Věčnej rejpal
Registrován: 23.02.2008
Příspěvky: 1399
Bydliště: Praha
alci5 píše:
nikde jsem nenašel pod jakým systémem lze instalovat.
Neviš jestli to pujde to pod Win7,8.1,10?
Dík.


Mne to chodi na Win7.

_________________
Avensis T25, 2.2 DCAT, wagon, 2007 Obrázek
Nahoru
 Offline Profil
Odpovědět s citací
 Předmět příspěvku: Re: Postup pri vypalovani DPF u 1AD-FTV
PříspěvekNapsal: pon 07.09.2015, 18:12
Člen Týmu
Registrován: 01.05.2015
Příspěvky: 10
Čau,
nevíte někdo čím je vypalování DPF spouštěno?
je to časem provozu, ujetýma km nebo se vyhodnocuje rozdíl tlaku před a za filtrem?
zajímalo by mě jak často preventivně vypalování spouštět.
dík za info.

_________________
avensis T27 2.0 D4D
Nahoru
 Offline Profil
Odpovědět s citací
 Předmět příspěvku: Re: Postup pri vypalovani DPF u 1AD-FTV
PříspěvekNapsal: pon 07.09.2015, 19:45
Věčnej rejpal
Registrován: 02.06.2010
Příspěvky: 1202
ako je to presne u toyoty neviem, ale vo vseobecnosti sa vypalovanie nespolieha na jeden parameter, ale viacero, cize aj rozdielmi tlaku, aj poctom studenych startov, prejdenou vzdialenostou na pocet startov atd. Je mozne, ze to sleduje dalsie parametre.
regeneracia sa spusta kazdych 500 az 1.000km.

_________________
--
Matus
Nahoru
 Offline Profil
Odpovědět s citací
 Předmět příspěvku: Re: Postup pri vypalovani DPF u 1AD-FTV
PříspěvekNapsal: úte 08.09.2015, 21:50
Člen Týmu
Registrován: 20.10.2014
Příspěvky: 20
Bydliště: Praha
Nevím, jak to má pořešeno 1AD-FTV, ale přikládám náměr z 2AD-FTV RAV4 2015 2,2D-4D 110kW (koupeno nové, momentálně najeto 17000 km). Vysledoval jsem, že pro řízení regenerace je určující parametr "DPF accumulation ratio" (DPFar) udávaný v procentech. V momentě, kdy dosáhne hodnoty 100% je regenerace zahájena a běží, dokud DPFar nespadne na 0%. Celý cyklus se opakuje cca každých 120km. Nevím, z čeho se DPFar počítá, ale vypadá to, že je v korelaci se spotřebovanou naftou.

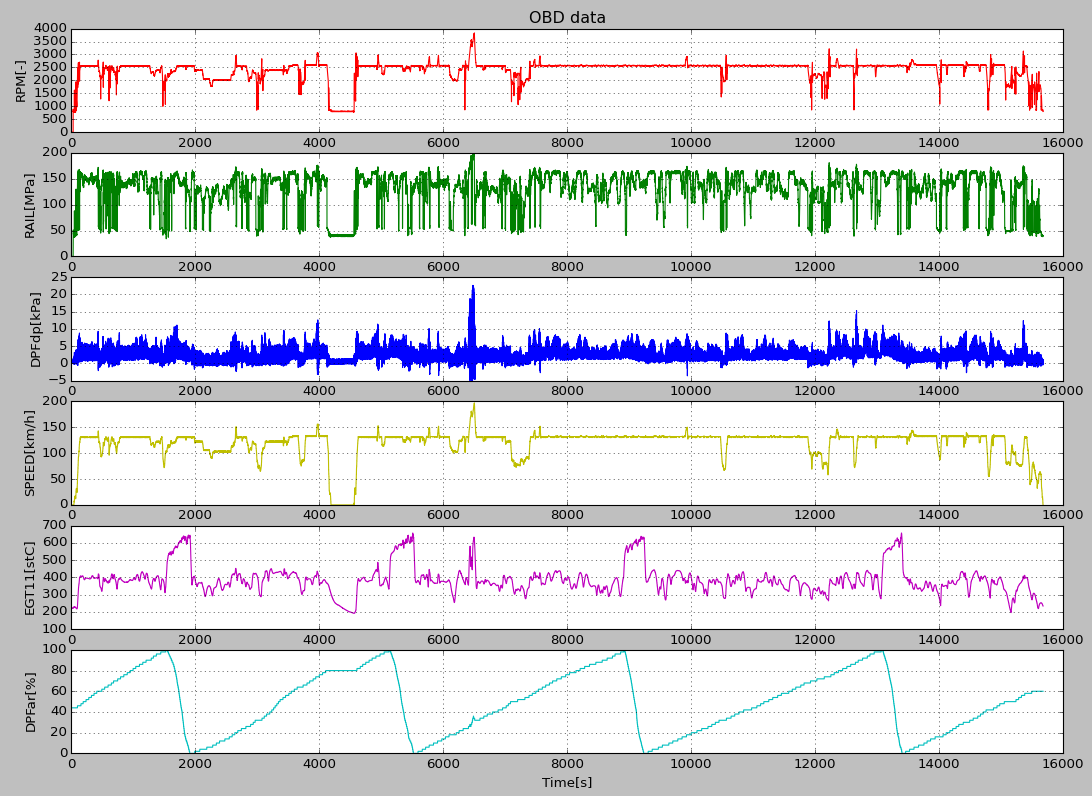

Následující obrázek zachycuje několik cyklů regenerace - jedná se o cestu po německé dálnici. Zobrazeny jsou následující parametry: otáčky, tlak v railu, rozdíl tlaků před/za DPF, rychlost, teplota výfukových plynů před DPF a "DPF accumulation ratio".
Z obrázku je patrné, že nárůst DPFar při volnoběhu je zanedbatelný (zastávka na čůrání). Dále je vidět, že regenerace může probíhat i mimo plán (je to v momentě, kdy jsem to trochu osolil).

Obrázek

_________________
RAV4 2,2 D-4D 150 2015
ex Corolla Verso 2,2 D-4D 136 2008
ex Corolla 1,4 VVT-i 2004
Nahoru
 Offline Profil
Odpovědět s citací
 Předmět příspěvku: Re: Postup pri vypalovani DPF u 1AD-FTV
PříspěvekNapsal: úte 08.09.2015, 22:01
Manager Týmu
Uživatelský avatar
Registrován: 13.02.2014
Příspěvky: 341
To je krásný záznam. Super, přehledné, výstižné.
Co jsi použil za sw/hw?

_________________
Toyota Avensis T27 combi, 2.2 D-4D 150, Premium
Nahoru
 Offline Profil
Odpovědět s citací
 Předmět příspěvku: Re: Postup pri vypalovani DPF u 1AD-FTV
PříspěvekNapsal: úte 08.09.2015, 22:28
Člen Týmu
Registrován: 20.10.2014
Příspěvky: 20
Bydliště: Praha
Spoustu let mě živil vývoj hw/sw (teď už jen sw), takže jsem si všechno "zbastlil" sám. Ale nemám v tom žádné velké know how, princip je stejný, jako u komerčně dostupných řešení. Základem je modul, který na jedné straně komunikuje s řídící jednotkou a na straně druhé si přes Bluetooth povídá se smartphonem, kde mi běží aplikace v Androidu: http://www.tio.cz/doku.php?id=projects: ... tion_board
Je to ale univerzální kus hw, používám to i na jiné projekty.
Aplikace v Androidu loguje OBD data do souboru a ty pak pomocí prográmku v Pythonu zobrazuju ve formě toho grafu.
K tomu modulku mám navíc připojený malý LCD displej umístěný v zorném poli řidiče, který za jízdy zobrazuje právě teplotu výfukových plynů před DPF a taky DPFar parametr, takže mám informaci o tom, kdy probíhá regenerace DPF. Foto nemám, ale pokud by byl zájem, mohu pro ilustraci zítra nějaké vyrobit.

_________________
RAV4 2,2 D-4D 150 2015
ex Corolla Verso 2,2 D-4D 136 2008
ex Corolla 1,4 VVT-i 2004
Nahoru
 Offline Profil
Odpovědět s citací
 Předmět příspěvku: Re: Postup pri vypalovani DPF u 1AD-FTV
PříspěvekNapsal: stř 09.09.2015, 08:43
Člen Týmu
Uživatelský avatar
Registrován: 12.06.2012
Příspěvky: 65
Bydliště: Odolena Voda
Ahoj, super, fotky by byly fajn.

_________________
_________________
Toyota Avensis Combi 2.0 D-4D 93kW 2007
_________________
_________________
Nahoru
 Offline Profil
Odpovědět s citací
 Předmět příspěvku: Re: Postup pri vypalovani DPF u 1AD-FTV
PříspěvekNapsal: stř 09.09.2015, 14:31
Věčnej rejpal
Registrován: 23.02.2008
Příspěvky: 1399
Bydliště: Praha
Takze novej Avensis ma tyhle hodnoty konecne dostupne ve standardnim OBD? To je dobra zprava!

_________________
Avensis T25, 2.2 DCAT, wagon, 2007 Obrázek
Nahoru
 Offline Profil
Odpovědět s citací
 Předmět příspěvku: Re: Postup pri vypalovani DPF u 1AD-FTV
PříspěvekNapsal: stř 09.09.2015, 15:08
Člen Týmu
Registrován: 01.05.2015
Příspěvky: 10
Dík za info, perfektní graf.

_________________
avensis T27 2.0 D4D
Nahoru
 Offline Profil
Odpovědět s citací
 Předmět příspěvku: Re: Postup pri vypalovani DPF u 1AD-FTV
PříspěvekNapsal: stř 09.09.2015, 19:04
Člen Týmu
Registrován: 20.10.2014
Příspěvky: 20
Bydliště: Praha
Albi píše:
Ahoj, super, fotky by byly fajn.

Zde jsou. Parametry zobrazené na LCD displeji: zleva teplota chladicí kapaliny, teplota výfukových plynů před DPF, DPF accumulation ratio.
Obrázek

Obrázek

_________________
RAV4 2,2 D-4D 150 2015
ex Corolla Verso 2,2 D-4D 136 2008
ex Corolla 1,4 VVT-i 2004
Nahoru
 Offline Profil
Odpovědět s citací
 Předmět příspěvku: Re: Postup pri vypalovani DPF u 1AD-FTV
PříspěvekNapsal: stř 09.09.2015, 19:16
Člen Týmu
Registrován: 20.10.2014
Příspěvky: 20
Bydliště: Praha
awe_cz píše:
Takze novej Avensis ma tyhle hodnoty konecne dostupne ve standardnim OBD? To je dobra zprava!

Všechny bohužel ne - podle toho, co jsem zjistil, tak je ani standardní OBD mód 01 všechny nedefinuje. Konkrétně "DPF differential pressure" a "DPF accumulation ratio" jsou vyčítány přes Toyota mód 21 - PIDy EF a DD. Jinak náměry jsem dělal na RAV4, ale předpokládám, že u nového Avensisu to nebude asi jiné.

_________________
RAV4 2,2 D-4D 150 2015
ex Corolla Verso 2,2 D-4D 136 2008
ex Corolla 1,4 VVT-i 2004
Nahoru
 Offline Profil
Odpovědět s citací
 Předmět příspěvku: Re: Postup pri vypalovani DPF u 1AD-FTV
PříspěvekNapsal: stř 09.09.2015, 22:21
Věčnej rejpal
Registrován: 02.06.2010
Příspěvky: 1202
150km interval vypalovania je radikalna zmena oproti nasim starsim motorom.
Kolko km na dialnici to trva?

_________________
--
Matus
Nahoru
 Offline Profil
Odpovědět s citací
 Předmět příspěvku: Re: Postup pri vypalovani DPF u 1AD-FTV
PříspěvekNapsal: čtv 10.09.2015, 07:33
Člen Týmu
Registrován: 20.10.2014
Příspěvky: 20
Bydliště: Praha
Regenerace z celého cyklu ukrojí cca 10% - takže na dálnici něco mezi 10-15km, jak kdy. Je to přibližně vidět i na té "pile" v grafu. Bylo by určitě zajímavé srovnat s náměry na starším motoru a vidět, jak se ten algoritmus změnil.

_________________
RAV4 2,2 D-4D 150 2015
ex Corolla Verso 2,2 D-4D 136 2008
ex Corolla 1,4 VVT-i 2004
Nahoru
 Offline Profil
Odpovědět s citací
 Předmět příspěvku: Re: Postup pri vypalovani DPF u 1AD-FTV
PříspěvekNapsal: čtv 10.09.2015, 11:04
Věčnej rejpal
Registrován: 02.06.2010
Příspěvky: 1202
neviem kolko trva prirodzena regeneracia, ale vynutena na dialnici 8-9km.

a tych 500-1000km interval mam od nova.

_________________
--
Matus
Nahoru
 Offline Profil
Odpovědět s citací
